 |
 |
专业@@3D打印@@服务@@
- 雷竞技官网@@app 抄数服务@@
- 3D建模@@设计服务@@
- 医学@@3D打印@@
- 雷竞技官网@@网站下载@@
- ABS-M30
- 耐高温树脂@@
- PC材料@@
- 类@@POM高硬度@@、难燃@@、耐高温系列等特种材料@@@@
- 耐腐蚀@@材料@@@@
- 防火级材料@@@@
- 溶解模具材料@@@@
- 食品医疗级材料@@@@
- 耐热柔韧性材料@@@@
- 抗紫外线@@ABS材料@@
- 半透明@@ABS
- 生物兼容性@@ABS
- 耐化学@@腐蚀@@PEKK
- UL94-V0阻燃材料@@@@
- 防静电@@ABS
- 抗弯@@ABS
- HP PA12黑色尼龙@@@@
- PA3200GF玻纤@@
- Alumide铝填充尼龙@@@@
- PA 2200尼龙@@
- 白色光敏树脂材料@@@@
- 透明光敏树脂材料@@@@
- 全彩色雷竞技官网@@网站下载@@@@
- 类@@橡胶材料@@@@
- 高清超精细塑料打印@@材料@@@@
- 钛合金@@Ti64
- 模具钢@@MS1
- 镍合金@@in718
- 不锈钢@@GP1
- 铝镁合金@@AlSi10Mg
- 钴铬合金@@COCR alloy
- 青铜@@ 贵金属@@
- 铸造蜡质材料@@@@
- 陶瓷雷竞技官网@@网站下载@@@@
- 全彩色石膏复合材料@@@@
- 表面处理及后期加工@@@@
- 行业应用@@@@

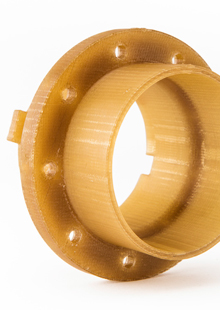

PEKK 雷竞技官网@@网站下载@@ 特性@@
Antero 800NA是一种基于@@PEKK的@@FDM热塑性塑料@@，性能相近与@@peek材料@@，具有优异的@@机械性能@@，包括高强度@@、高耐热性@@、高韧性和耐磨@@性@@。这些卓越的@@品质使其在某些使用@@情况下成为铝和钢的@@更轻的@@替代品@@。
耐化学@@性@@和最小的@@脱气能力@@（低放气性@@）适用@@于原型和零件暴露在喷气燃料@@、机油和液压流体中的@@航空航天应用@@@@。其他用@@途包括需要高强度和耐化学@@性@@的@@工业应用@@@@。
Antero 800NA FDM细丝@@3D打印@@避免了与高成本散装@@PEKK材料@@的@@减材制造相关的@@浪费@@。
3D打印@@技术参数@@
1、一次成型最大打印@@尺寸@@：914x610x914mm；
2、打印@@层厚@@：0.254mm、0.330mm、0.508mm；
3、可达到的@@精确度@@：
生产零件的@@精确度为@@ ± 0.127 mm（± 0.005 英寸@@）或@@ ± 0.0015 mm/mm（± 0.0015 英寸@@/英寸@@），以较高者为准@@。（精确度与几何形状有关@@。可达到的@@精确度@@规格来自统计数据@@，测量可信度为@@ 95%。）；
4、后期加工@@：可以进行抛光打磨@@、喷涂@@、电镀@@、钻孔@@；
颜色和支撑@@：褐色@@; 可剥离支撑材料@@@@
3D打印@@机@@打印@@@@过程视频@@：//www.aramidental.com/knowledge/FDM.html
力学性能@@ （采用@@@@Fortus450mc打印@@机@@打印@@@@）
| 技术性能@@ | 测试方法@@ | 公制@@ |
| 拉伸强度@@,屈服@@（Type1,0.125″,0.2″/min） XZ | ASTM D638 | 93.1 ± 0.4 MPa |
| 拉伸强度@@,屈服@@（Type1,0.125″,0.2″/min） ZX | ASTM D638 | 45.9 ± 5.3 MPa |
| 拉伸强度@@,极限@@（Type1,0.125″,0.2″/min） XZ | ASTM D638 | 93.1 ± 0.4 MPa |
| 拉伸强度@@,极限@@（Type1,0.125″,0.2″/min） XZ | ASTM D638 | 45.9 ± 5.3 MPa |
| 断裂伸长率@@ （Type1,0.125″,0.2″/min） XZ/ZX | ASTM D638 | 6.40 ± 1.05%1/ 1.22 ± 0.28%*1 |
| 屈服@@伸长率@@ （Type1,0.125″,0.2″/min） XZ/ZX | ASTM D638 | 4.31 ± 0.58% / 1.11 ± 0.53%*2 |
| 弯曲强度@@ （Method1,0.05″/min）XZ | ASTM D790 | 142 ± 3 MPa |
| 弯曲模量@@ （Method1,0.05″/min） ZX | ASTM D790 | 3.1 ± 0.1 MPa |
| 弯曲强度@@ （Method1,0.05″/min）XZ | ASTM D790 | 64 ± 10 MPa |
| 弯曲模量@@ （Method1,0.05″/min） ZX | ASTM D790 | 2.7 ± 0.1 MPa |
| 断裂弯曲应变@@ （Method1,0.05″/min） ZX/XZ | ASTM D638 | No break / 2.41± 0.39% |
| 艾氏耐冲击强度@@，切口@@（Method1,23℃） | ASTM D256 | XZ 37± 6J/cm, ZX27+5J/cm |
| 艾氏耐冲击强度@@，不切口@@@@ （Method1,23℃） | ASTM D256 | XZ 1826± 1254J/cm； ZX75± 28J/cm |
| 抗压强度@@,屈服@@（Type1,0.05″/min） XZ | ASTM D695 | 142 ± 3 MPa |
| 抗压强度@@,屈服@@（Type1,0.05″/min） ZX | ASTM D695 | 64 ± 10 MPa |
| 抗压强度@@,极限@@（Type1,0.05″/min） XZ | ASTM D695 | |
| 抗压强度@@,极限@@（Type1,0.05″/min） ZX | ASTM D695 | |
| 压缩模量@@（Type1,0.05″/min） XZ | ASTM D695 | 2.45 ± 0.01 GPa |
| 压缩模量@@（Type1,0.05″/min） ZX | ASTM D695 | 2.3 ± 0.1 GPa |
*1 5/30 试验棒没有断裂@@; 在测试结束时使用@@那@@5条试验棒的@@伸长率进行计算@@
*2 8/30 条试验棒没有按@@MTS试验机屈服@@@@，用@@22个样品计算出平均值@@
力学性能@@ （采用@@@@Fortus900mc打印@@机@@打印@@@@）
| 技术性能@@ | 测试方法@@ | 公制@@ |
| 拉伸强度@@,屈服@@（Type1,0.125″,0.2″/min） XZ | ASTM D638 | 90.6 ± 3.0 MPa |
| 拉伸强度@@,屈服@@（Type1,0.125″,0.2″/min） ZX | ASTM D638 | 57 ± 5.0 MP |
| 拉伸强度@@,极限@@（Type1,0.125″,0.2″/min） XZ | ASTM D638 | 90.6 ± 3.0 MPa |
| 拉伸强度@@,极限@@（Type1,0.125″,0.2″/min） XZ | ASTM D638 | 57 ± 5.0 MP |
| 断裂伸长率@@ （Type1,0.125″,0.2″/min） XZ/ZX | ASTM D638 | 6.08 ± 1.31%1/ 1.87 ± 0.30% |
| 屈服@@伸长率@@ （Type1,0.125″,0.2″/min） XZ/ZX | ASTM D638 | 4.26 ± 0.32%/ 1.78 ± 0.45% |
| 弯曲强度@@ （Method1,0.05″/min）XZ | ASTM D790 | 140.0 ± 3.9 MPa |
| 弯曲模量@@ （Method1,0.05″/min） ZX | ASTM D790 | 3.07 ± 0.06 GPa |
| 弯曲强度@@ （Method1,0.05″/min）XZ | ASTM D790 | 87.9 ± 14.4 MPa |
| 弯曲模量@@ （Method1,0.05″/min） ZX | ASTM D790 | 2.73. ± 0.08GPa |
| 断裂弯曲应变@@ （Method1,0.05″/min） ZX/XZ | ASTM D638 | 4.55 ± 0.37%* / 3.3 ± 1.9%*4 |
| 艾氏耐冲击强度@@，切口@@（Method1,23℃） | ASTM D256 | XZ 44 ± 4 J/m, ZX33 ± 9 J/m |
| 艾氏耐冲击强度@@，不切口@@@@ （Method1,23℃） | ASTM D256 | XZ 326J/cm,ZX138J/cm |
| 抗压强度@@,屈服@@（Type1,0.05″/min） XZ | ASTM D695 | 97.5 ± 3.1 MPa |
| 抗压强度@@,屈服@@（Type1,0.05″/min） ZX | ASTM D695 | 93.5 ± 2.9 MPa |
| 抗压强度@@,极限@@（Type1,0.05″/min） XZ | ASTM D695 | 97.5 ± 3.1 MPa |
| 抗压强度@@,极限@@（Type1,0.05″/min） ZX | ASTM D695 | 93.5 ± 2.9 MPa |
| 压缩模量@@（Type1,0.05″/min） XZ | ASTM D695 | 2.36 ± 0.05 GPa |
| 压缩模量@@（Type1,0.05″/min） ZX | ASTM D695 | 2.18 ± 0.06 GPa |
热性能@@
| 技术性能@@ | 测试方法@@ | 公制@@ |
| 热变形@@HDT @66 psi，（0.125″，unannealed） | ASTM D648 | 150 °C |
| 热变形@@HDT @ 264 psi，（0.125″，unannealed） | ASTM D648 | 147 °C |
| 维卡软化温度@@（Rate B/50） | ISO 306 | |
| 热膨胀系数@@Y/Z | ASTM E831 | 51um/(m·°C) |
| 热膨胀系数@@（X流量@@） | ASTM E831 | 39.23um/(m·°C) |
| 波化温度@@(Tg) | DMA(SSYS) | 149 °C |
电气性能@@
| 技术性能@@ | 测试方法@@ | 数值@@范围@@ |
| 体积电阻率@@ | ASTM D257 | 1.4 x 10*14 Ω-cm |
| 介电常数@@ | ASTM D150-98 | 3.23 |
| 耗散因数@@ | ASTM D150-98 | 0.004-0.003 |
| 介电强度@@ | ASTM D149-09，Method' |
排气@@
| 技术性能@@ | 测试方法@@ | 数值@@ |
| 总质量损失@@(TML) | ASTM E595 | 0.27% |
| 收集挥发性可冷凝材料@@@@ （CVCM） | ASTM E595 | 0.01% |
| 回收水蒸气@@（WVR） | ASTM E595 | 0.15% |
| 比重@@ | ASTM D792 | 1.28 |
| 化学兼容性@@ | MIL-STD-810G; Method 504.1 | 没有明显伤害@@ |
| I | ||
| 烧伤测试@@ | ||
| 水平烧伤@@（15秒@@） | 14 CFR / FAR 25.853 | 通过@@ |
| 垂直燃烧@@@@（60秒@@） | 14 CFR / FAR 25.853 | 通过@@ |
| 垂直燃烧@@@@（12秒@@） | 14 CFR / FAR 25.853 | 通过@@ |
| 45°点火@@ | 14 CFR / FAR 25.853 | 通过@@ |
| 热量释放@@ | 14 CFR / FAR 25.853 | 通过@@ |
| NBS烟密度@@（燃烧@@） | ASTM F814 / E662 | 通过@@ |
| NBS烟密度@@（无火焰@@） | ASTM F814 / E662 | 通过@@ |
* 所提供的@@信息仅为典型值@@，仅供参考和比较之用@@@@。它们不应用@@于设计规范或@@质量控制目的@@@@。“±”之后的@@所有值均为标@@ 准偏差@@。最终用@@途材料@@的@@性能会受到@@（但不限于@@）零件设计@@，最终用@@途条件@@，测试条件等的@@影响@@（+/-）。实际值会随@@ 构建条件而变化@@。将测试零件构建在@@0.010英寸@@（0.254毫米@@@@）的@@Fortus450mc切片上@@。测试的@@流体包括@@Skydrol 500B-4，MEK（甲乙酮@@），甲苯@@，二氯甲烷@@（DCM），乙酸乙酯和@@Jet-A航空燃料@@。产品规格如有更改@@，恕不另行@@ 通知@@。
* 所有数值@@均取自该特殊材料@@制造商提供的@@文档@@。 茂登@@3D打印@@公司@@。不作任何权利要求其中这些数据的@@准确性@@，因为每个单独的@@应用@@可能会有变化@@。有任何疑问请联系制造商给予特定产品信息@@。
