1、3D打印@@机@@最大成型打印@@尺寸@@：250x250x325mm；
2、3D打印@@层厚@@：0.02mm~0.04mm；
3、可达到的精确度@@：
典型精度@@：± 0.02-0.05 mm（精确度与几何形状有关@@。根据产品大小@@，打印@@方向@@，材料和后加工方式不同而变化@@。）；
4、后期加工@@：高温退火@@，抛光@@，焊接等@@加工@@；

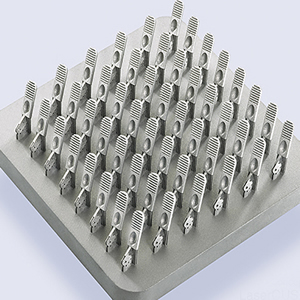

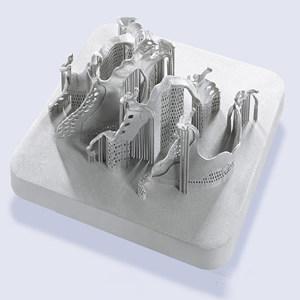

CoCrMo钴铬钼合金是一种耐高温@@、高强度@@、高耐腐蚀性@@、弹性好的金属材料@@@@，广泛应用于臂薄精细的零部件@@。

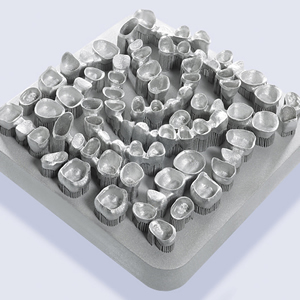

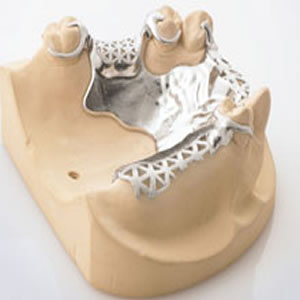

EOS cobaltchrome SP2 钴基金属陶瓷合金@@是一种瓷熔金属@@（PFM）牙科修复@@（冠@@，桥梁@@，等@@）金属材料@@。通过@@CE0537认证@@，技术和材料数据@@根据@@EN1641/EN ISO 22674 要求处理@@。
动画演示@@3D打印@@过程@@
实际@@3D打印@@过程@@
| 元素@@Element | % of weight重量@@ |
|---|---|
| Co | Balance |
| Cr | 28.0-30.0 |
| Mo | 5.0-6.0 |
| Si | 0.0-1.0 |
| Mn | 0.0-1.0 |
| Fe | 0.0-0.50 |
| C | 00-0.02 |
| 技术性能@@ | 测试方法@@ | 打印@@成型@@ | 热处理后@@ |
|---|---|---|---|
| 极限抗拉强度@@ | ASTM E8 | 1200±100Mpa | 1260±100Mpa |
| 屈服强度@@ | ASTM E8 | 850±100Mpa | 900±100Mpa |
| 断裂伸长率@@@@ | ASTM E8 | 10±2 | 15±2 |
| 硬度@@ | 500±20HV5 | ||
| 密度@@ | Approx.100% |
| 元素@@Element | % of weight 重量@@ |
|---|---|
| Co | 63.8wt |
| Cr | 24.7wt |
| Mo | 5.1wt |
| W | 5.4wt |
| Si | 1.0wt |
| Mn | 0.0-1.0 |
| Fe | 0.0-0.50 |
| 技术性能@@ | 测试方法@@ | 热处理后@@ |
|---|---|---|
| 屈服强度@@（0.2%） | EN ISO22674 | 850Mpa |
| 极限抗拉强度@@ | EN ISO22674 | 1350Mpa |
| 模量@@ | EN ISO22674 | Approx.200 Gpa |
| 伸长率@@ | EN ISO22674 | 3% |
| 硬度@@ | EN ISO22674 | 420 HV |
| 热膨胀系数@@(25-500℃) | EN ISO22674 | 14.3X10E-6 m/m℃ |
| 热膨胀系数@@(25-6 00℃) | EN ISO22674 | 14.5X10E-6 m/m℃ |
| 熔化@@ | EN ISO22674 | 1410-1450℃ |
*所有数值均取自该特殊材料制造商提供的文档@@。 茂登@@3D打印@@公司@@。不作任何权利要求其中这些数据的准确性@@，因为每个单独的应用可能会有变化@@。有任何疑问请联系制造商给予特定产品信息@@。
业务电话@@@@/报价微信@@ 18902468326
